Doppelbett srp60 Problem bei der Montage

[Timmycat]

Liebe Strickfreunde, guten Abend,
ich habe mit Freude ein Doppelbett für meine Maschine günstig erstanden. Leider sind an den Verbindungslaschen die Stütznocken entfernt worden. Man kann es dadurch nicht mehr 100% passgenau montieren.
Die Stütznocken müssen in die Lochungen am Hauptbett einrasten. Wie sehen die Nocken denn von unten aus. Kann mir jemand mal ein Foto machen, auch eine Explosionszeichnung wäre hilfreich. Vllt kann man etwas basteln?
Ich habe das Doppelbett mal am Hauptbett befestigt und kann auch stricken aber ob das so richtig justiert ist, bin ich mir nicht sicher. Als Ersatzteil scheint es das nicht zu geben, nix gefunden...
Freue mich über eure Hilfe.
Liebe Grüße Gabriele

[Kerstin]

Hallo Gabriele,

ohne es jetzt überprüft zu haben: Möglicherweise wirst du im Service-Manual des SRP 60 fündig. Man bekommt es kostenlos bei Machine Knitting etc, und die Website ist in unserer Linkliste.
Hier der direkte Link: https://mkmanuals.com/srp60-knitting-machine-service-manual.html

Zahlreiche Grüße
Kerstin

[Digitalis]

Entschuldigung, aber ich kann mit deinen Fotos nichts anfangen. Es ist für uns wirklich einfacher zu beurteilen, wenn du selbst Fotos von den Halterungen machst, ohne dass sie an der Strickmaschine befestigt sind. So lässt sich nicht erkennen, was das Problem ist.
Bitte auch ein Bild von der linken Seite des Unterbetts, damit ich sehen kann, ob du tatsächlich ein SRP60 hast und kein SRP60N.
Wenn du eine Empisal 700 und dazu ein SRP60N hast, muss das anders befestigt werden.
Hast du auch die Halterung unter dem Bett zum Tisch hin geklappt, sodass die Strickbetten im rechten Winkel zueinander stehen?

[Timmycat]

Hallo Kerstin, danke für deinen Tipp, habe mir das Service Manual runtergeladen aber da sieht man den Stütznocken auch nur von oben. Ich kann im Moment so mal paar Bündchen stricken aber auf Dauer muss ich eine Lösung finde, darum wäre es wichtig zu wissen, wie das Teil von unten. aussieht, was sich im Hauptbett verankert und die entsprechend, stabile Verbindung herstellt. Vllt hat jemand in meiner Nähe (Raum Rosenheim /München) ein SRP60 und kann mir weiter helfen.
Wäre super...
LG Gabriele

[Timmycat]

Hallo digitalis,
mein Foto 1: ist der Ist-Zustand meines SRP60 (ohne N) so übernommen, mit abmontierten Stütznocken. Diese müssen nun irgendwie ersetzt werden, als Nachbau. Ersatzteile wird es nicht geben.
Foto 2: ist nur ein Beispielfoto, wo man die Stütznocken von oben sieht, wie sie original verbaut sind.
Leider kann man in keiner Bebilderung erkennen, wie das Unterteil der Nocken genau aussieht, was am Hauptbett einrastet und für die genaue Positionierung das Doppelbettes sorgt. Darum brauche ich eure Hilfe
Danke und Gruß Gabriele

[Michaela]

Ersatzteile wird es nicht geben.

Wir haben in unserer Linkliste jede Menge Händler. viewtopic.php?t=15587
Ich kenne einige, die eine Kruschtkiste haben, in denen sich auch Stütznocken befinden könnten.

[Timmycat]

Das wäre ja ein Traum Michaela, danke dir.
Frage gleich an.

[Digitalis]

Aufgrund deiner Bilder hatte ich das Problem falsch verstanden. Nach meiner Meinung ist ein einzelner Kunststoff-Drehknopf nicht erhältlich, sondern nur in Kombination mit einem großen Metallteil der Aufhängevorrichtung.

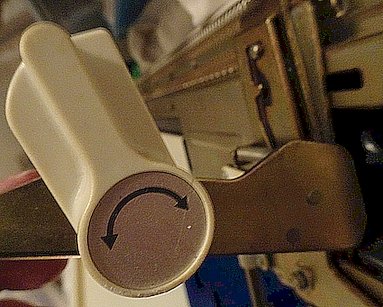

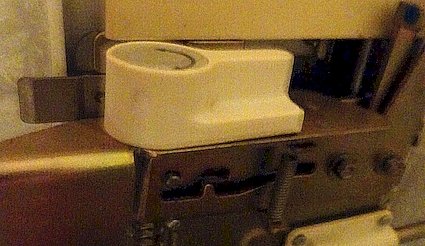

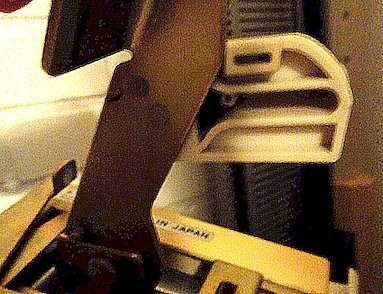

Hier sind noch die Bilder. Der Drehknopf ist fest mit dem Metall vernietet.
Hier kannst du die Teilelliste finden mit der Teilenummern.
https://sewknit.ca/image/catalog/silver ... /SRP60.pdf

[Timmycat]

Guten Abend digitalis,
die beiden Kunststoffteile sind vorhanden, das ist alles ok.
Es fehlen kleine, wichtige Stütznocken an den Verbindungslaschen aus Metall, die nur am srp60 sind. Diese Nocken bestehen aus 2 Teilen, ein Teil oberhalb und der wichtigere Teil sitzt unterhalb der Verbindungslasche, welcher dann ins Hautbett einrastet und für die exakte Position des Doppelbettes und dem korrekten Abstand zwischen den beiden Betten sorgt. Darum geht es. Diese müssen irgendwie ersetzt werden, sonst lässt sich das Doppelbett nicht richtig justieren und verstellt sich beim Stricken.
Hast du eine Idee?
Schönen Abend

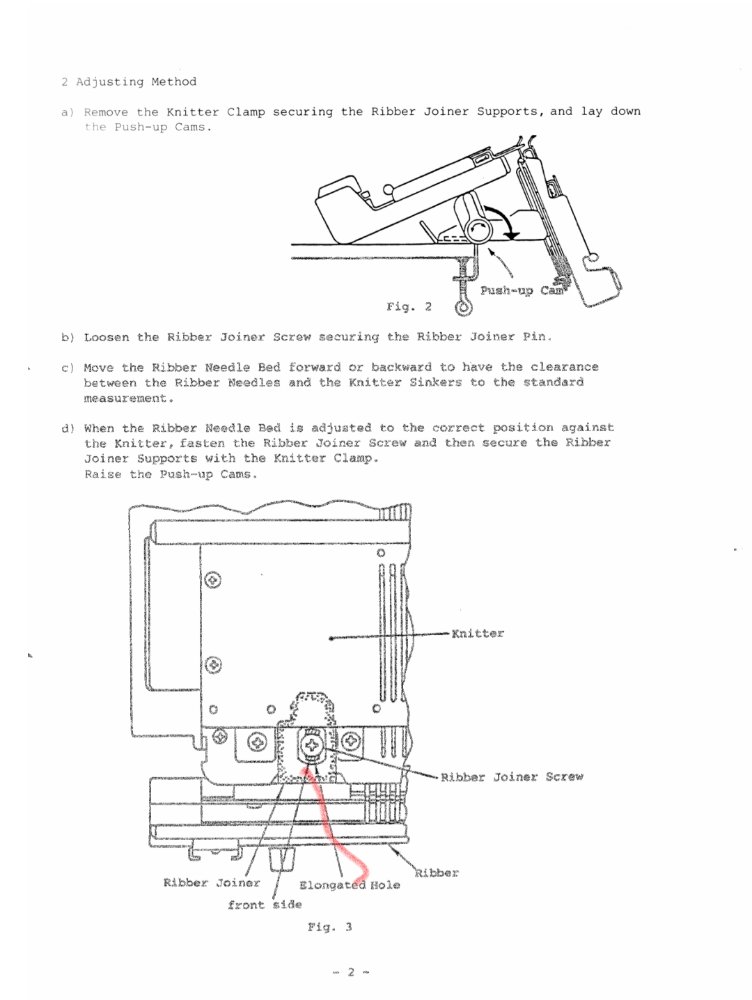

Anbei ein Foto aus dem Service Manual

[dreckspatz]

Hallo, nach obigem Screenshot zum justieren ist wohl eine kreuzschlitz-senkkopfschraube (ribber joiner screw) das Element, das nach justierung angezogen werden muss. Ich würde mir zwei M3x10 mit flacher gegenmutter und beilagscheibe besorgen und das Bett einfach festklemmen. Mutter und scheibe von unten, schraubkopf von oben.
Das macht auch Sinn für die abstandseinstellung, deshalb sind auch langlöcher da, siehe dein erstes Foto. Nur mit "einrasten" dürfte es in einem langloch nicht genügen, daher die verschraubung, die den Abstand fixiert.
Lg Chris

[Digitalis]

Ohne Kopfschmerzen ist es besser denken....

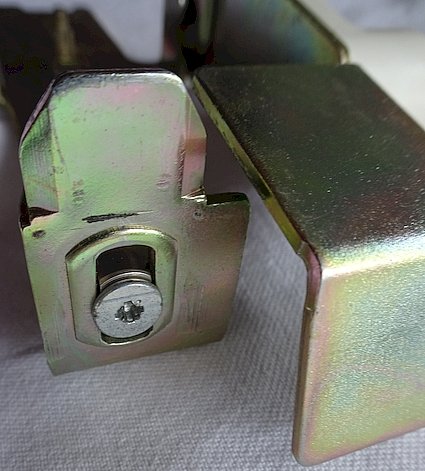

Hier die Bilder von der originale Befestigung von Empisal.
Es kan ersetzt werden mit andere Schrauben weil das Loch kein Schraubengewinde hat. Aber die Höhe ist dabei wichtig. Es soll nicht oben die Schrauben von der Halterungen ausstecken.

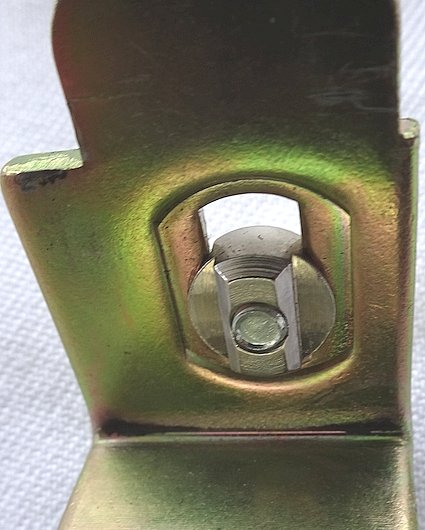

Und du brauchst ein Viereckmutter um der Schraube zu sicheren wann du keine originale Teile finden kann. Eventuell zwei Rechteckschrauben aufeinander kleben mit Metallkleber.....

Teile Nummern vom Empisal sind
01185347 Mutter
01195346 Schraube

[Digitalis]

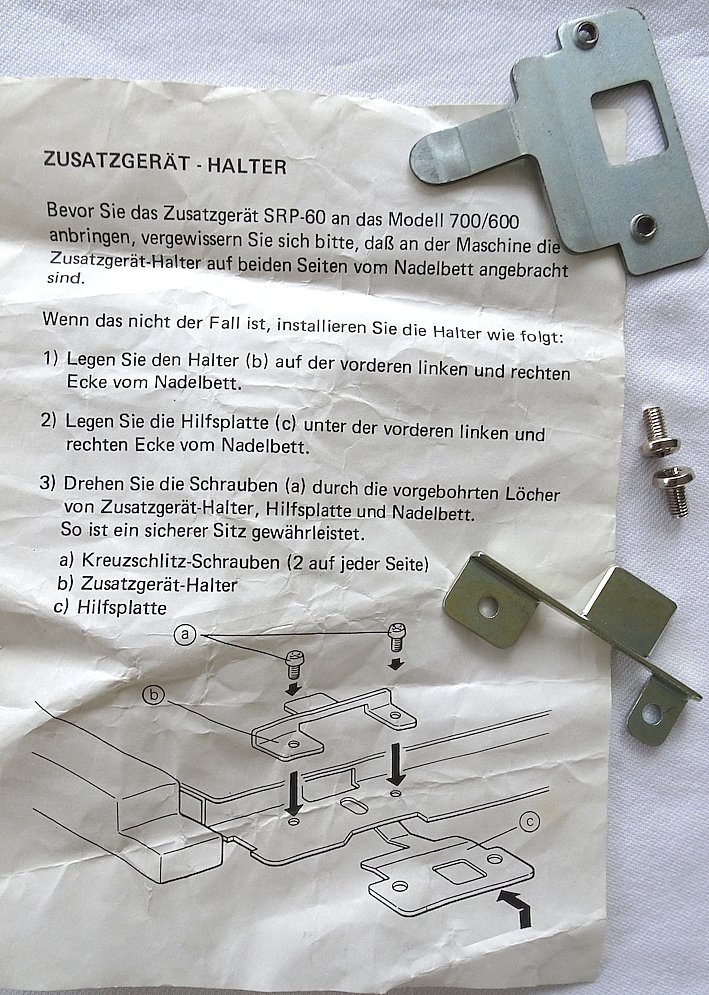

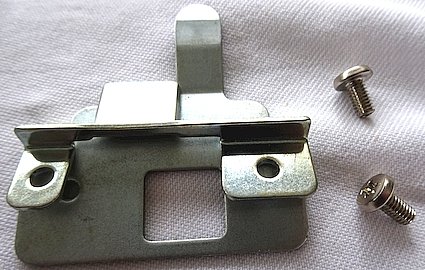

Halterungen für der Verbindung Empisal 700 und SRP60
