Wow, Hut ab. Ich hätte ja nicht gewagt zu fragen, ob du den Stecker mal öffnen kannst, um rein zu schauen.
Das du das wirklich gemacht hast, haut mich um.
Die Verkabelung weicht deutlich vom Standard ab. Das ist an den belegten Pins 1:1 durchverdrahtet. Die Drähte sind wesentlich dicker im Durchmesser, als bei meinen Standardkabeln. Möglicherweise sind die Drähte für rot, grün, blau und Video auch noch als 75 Ohm
( Leitungswiderstand, oder Impedanz) ausgeführt. Ich habe solche Kabel im Netz als Meterware gesehen. Muss ich nur noch wiederfinden.
Dann werde ich Entsprechend Stecker und Kabel beschaffen, den Kram zusammenlöten und testen. Das wird aber etwas dauern.
Über mein Ergebnis werde ich natürlich hier berichten.
Ich Danke dir recht, recht herzlich für dein Engagement und feiere dich auch.
Viele Grüße
Herbert

[FluffyDog]

Hihi, ich schätze da kommt ein bisschen durch, dass ich bei den Naturwissenschaftlern studiert habe… Es gibt ein Problem? Sofort auseinandernehmen und durchanalysieren!!

@Herbert

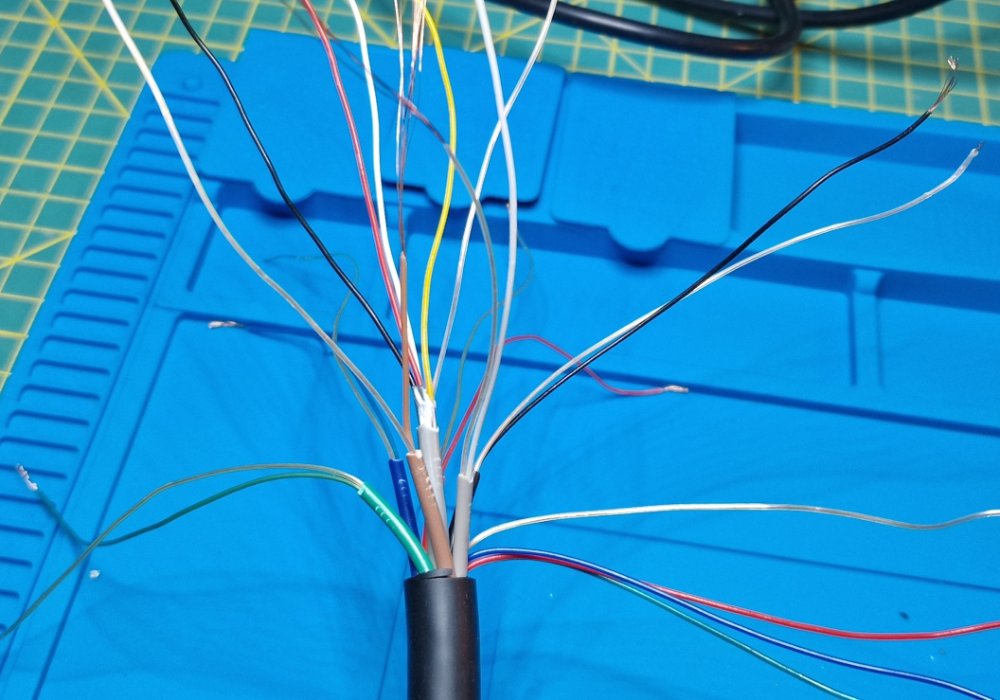

Gern geschehen, freut mich das das hilft! Das Aufschrauben ging leichter als gedacht, ich habs erst bei dem gefundenen Kabel gemacht um zu schauen ob es voll belegt ist, und da das leicht war hab ich es dann auch mit dem Originalkabel gemacht. Ich fürchte nur da enden meine Fähigkeiten, um die Impedanz zu testen habe ich keine Geräte (und hätte auch etwas Sorge mein Kabel bei so einem Versuch zu beschädigen). Erzähl gerne weiter wenn du ein solches Kabel gefunden hast, ich habe nur die Scart Stecker ausfindig machen können, kein Kabel das dem ähnelte was ich gesehen habe. Mein nächster Schritt wäre gewesen, den örtlichen Fernsehtechniker zu fragen, ob er so etwas beschaffen kann.

Ganz liebe Grüße und viel Erfolg!
Caro

[Lairdbert]

Hallo Caro,
Danke nochmal. Kabel werde ich sicherlich finden und Stecker sind gar kein Problem.
Wie schon geschrieben, werde ich berichten, wenn ich alles zusammen und geprüft habe .
Viele Grüße
Herbert

[Heinrich]

Liebe Freunde des Strickens,

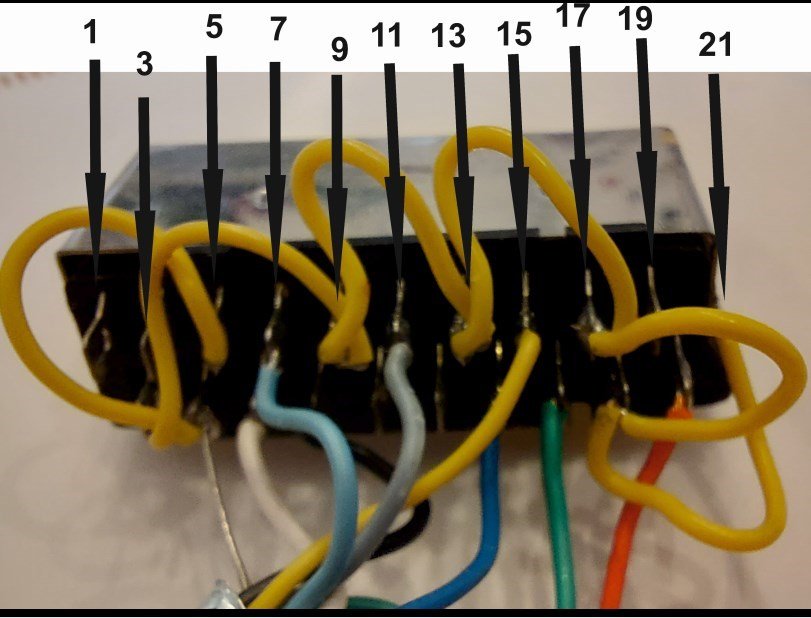

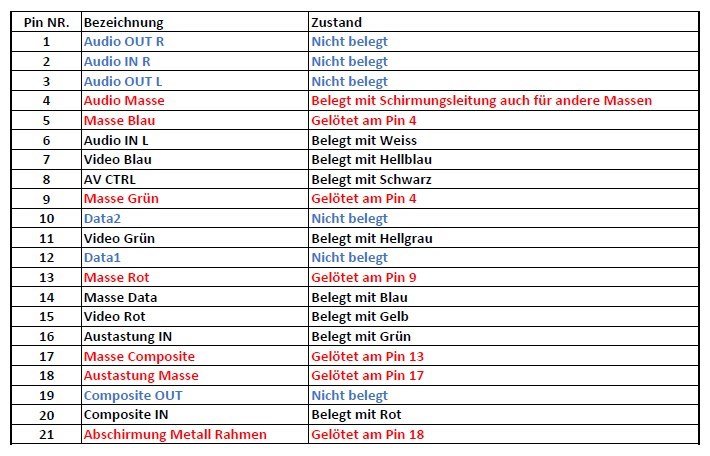

wie versprochen melde ich mich wieder und mit Freunde kann ich euch informieren, dass ich doch noch das Original-Kabel gefunden habe. Dieses habe ich sofort auf beiden Seiten geöffnet und die von Singer vorgenommenen Veränderungen begutachtet. Somit habe ich festgestellt, dass ein Standart-Scart-Kabel nicht ohne Veränderung zu benutzen ist. Für jemanden, dem das Original-Kabel nicht mehr zur Verfügung steht, habe ich den Original Singer-Scart-Stecker fotografiert und die Belegung der Pin’s aufgelistet. Das Kabel ist mit 8 Adern und der Abschirmung bestückt (beide Seiten gleich belegt) und funktioniert zumindest bei mir in beiden Richtungen.
Ich hoffe, dass ich mit meinem Beitrag und den Bildern manchem Pechvogel geholfen habe und wer noch Hilfe braucht, kann sich gerne bei mir melden.
Ich wünsche allen einen „guten Rutsch ins Jahr 2025 und frohes Stricken“
Viele liebe Grüße Heinrich

[Heinrich]

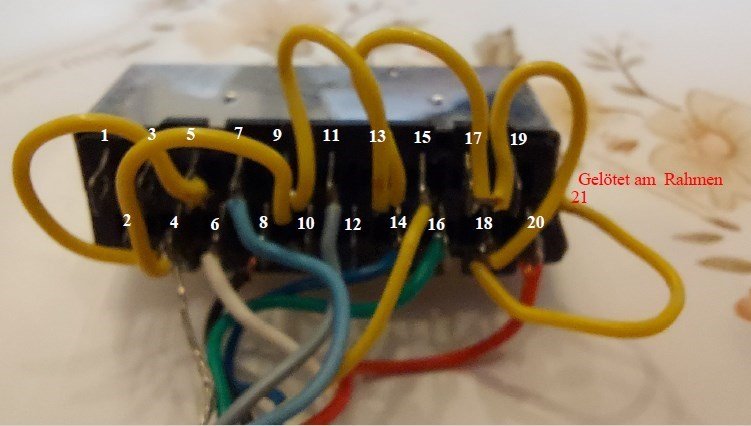

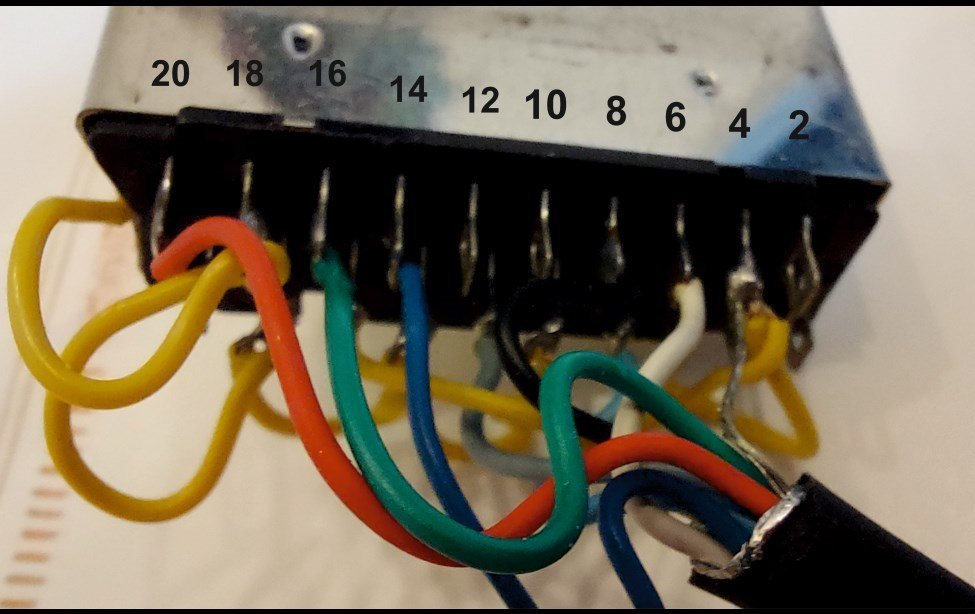

Noch ein Foto

[FluffyDog]

Hallo an alle,

wunderbar, dann ist ja auch dem ursprünglichen Threadersteller geholfen.

Liebe Grüße,
Caro

[Lairdbert]

Hallo zusammen,
Danke an Heinrich für die Fotos.
Ich war eine Zeit lang außer Gefecht.
Ein Kabel habe ich zusammen gelötet, aber leider ohne Erfolg. Das Bild ist mit dem neuen Kabel stabil, also die Synchronisierung funktioniert und der Ton wird auch übertragen. Nur die Bildinformation lässt zu wünschen übrig.
Nun überlege ich, wieviel ich investieren will, um herauszufinden, wo der Fehler liegt. Kann ja der Fernseher sein, oder die Konsole.
Vielleicht stell ich auch auf Superbaknitt um. Aber da muss ich noch die Unterschiede zur original Konsole herausfinden.
Da weiß ich noch nicht wie es weiter geht.
Vielen Dank an alle, die sich dafür interessiert und mir geholfen haben.
Viele Grüße Herbert

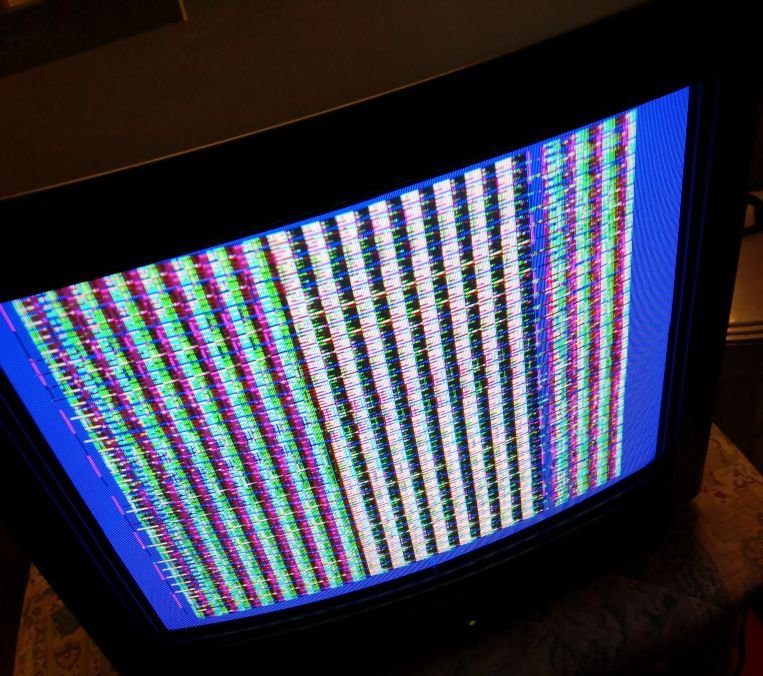

mein Bild sieht nun so aus:

Controler 9000 01_2025 klein.jpg (129.89 KiB) 3855 mal betrachtet

[GabrieleRichter]

Hallo Mitstricker,

angespornt durch Eure Beträge hege ich die Hoffnung, dass auch ich mir ein Monitorkabel für meine Singer System 9000 bauen kann obwohl ich neu am Lötkolben bin.
In meinem ersten Versuch habe ich ein normales Scart-Kabel auseinandergenommen. Aber das Innere des Kabels passt irgendwie nicht zu Euren Beispielen. Es ist bestimmt ungeeignet.
Könnt Ihr mir sagen welches Kabel geeignet ist, damit ich alles richtig mache?

Ich würde mich sehr freuen, wenn es mir gelingt, ein Kabel herzustellen, da meine Maschine voll funktionsfähig ist und nur das Monitorkabel fehlt.

Viele Grüße

Gabriele
