nachdem im Thema https:viewtopic.php?t=45025 der Aufbau des originalen Singerkabel so gut und ausführlich besprochen wurde, habe ich mich als absoluter Elektrik-Neuling daran gewagt ein solches Kabel selbst herzustellen.

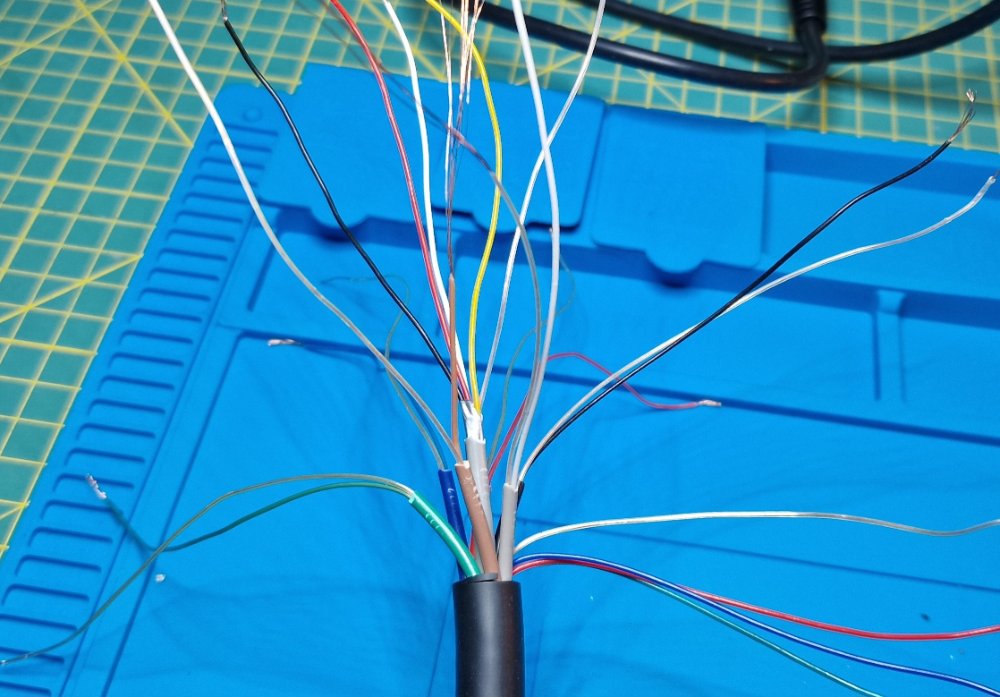

Zuerst habe ich ein normales Scart Kabel geöffnet und die Adern vom Stecker getrennt. Die vielen Drähte, die dabei zum Vorschein kamen haben mich zuerst verwirrt, da man für das Singer Kabel nur 8 Dräht plus Masse braucht.
- 20250317_200714.jpg (115.05 KiB) 759 mal betrachtet

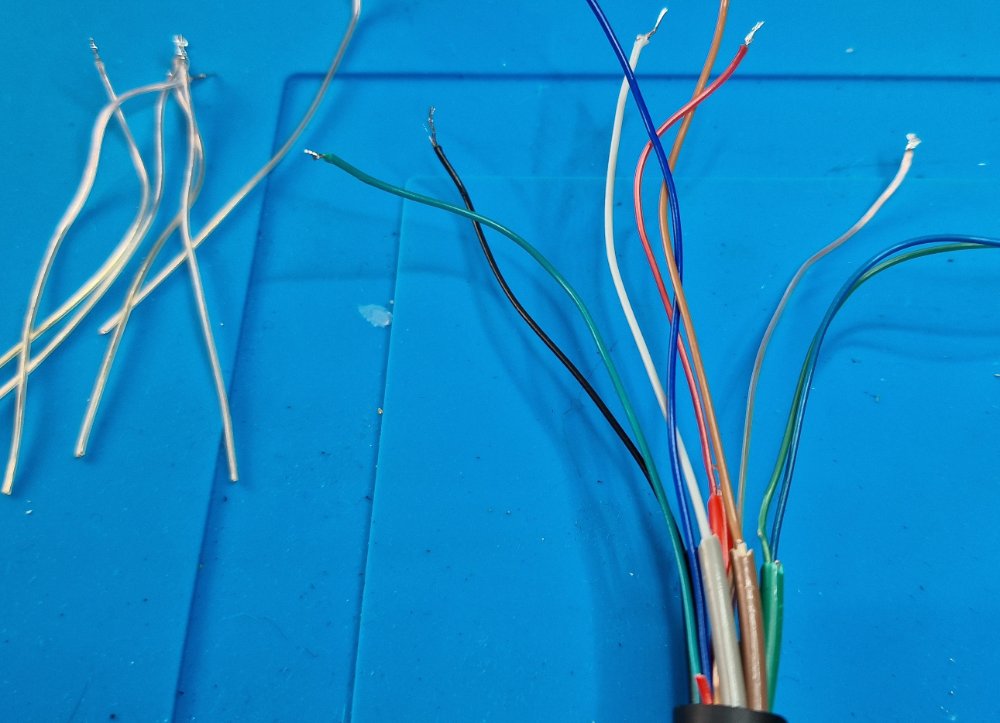

Nach etwas nachdenken und einer familieninternen Umfrage wurden alle überflüssen Adern / Drähte einfach abgeschnitten:
- 20250323_165926.jpg (88.82 KiB) 759 mal betrachtet

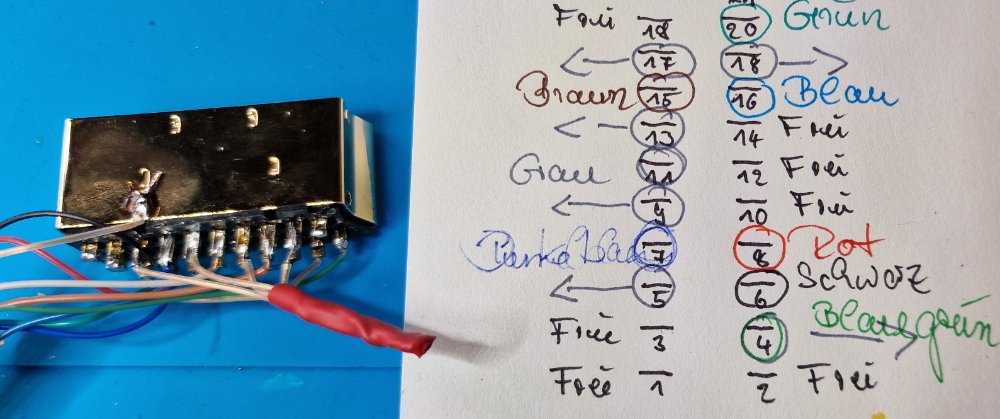

Nach dem o.g. Vorbild habe ich mir ein Schema geschrieben, wie die einzelnen Stecker-Pin belegt werden sollen, und habe die Adern auf beiden Seiten des Kabels nach demselben Schema festgelötet.
- 20250323_172901.jpg (90.69 KiB) 759 mal betrachtet
Aber es hat geklappt:
Ich kann jetzt meinen alten Fernseher als Monitor der Konsole verwenden.
Mit diesem Beitrag möchte ich mich bei allen bedanken, die im o.g. Thema den Aufbau des Kabel erklärt haben und denjenigen Mut machen, denen wir mir ein Monitorkabel fehlt.
